關于反激變壓器的氣隙

為什么要開氣隙?

反激變換器中, 變壓器起著電感和電源適配器變壓器的雙重作用, 因而變壓器磁芯處于直流偏磁狀態,為防磁飽和因此要加入氣隙。

防止磁芯飽和不僅只有開氣隙一種方法, 另外一種是增加磁心的體積; 不過通常設計時空間已經限制了磁芯的大小, 所以實際設計中開氣隙的方法應用的比較多;

這兩種方法都可以使磁心的磁滯回線變得"扁平”,這樣對于相同的直流偏壓,就降低了工作磁通的密度。

電源適配器變壓器的線徑選擇

變壓器的線徑計算是有規定的, 特別是反激式電源變壓器更應該注意?

自然冷卻時j=1. 5~4A/mm2, 強迫冷風時3~5A/mm2。

在不同的頻率下選取d也是不同的,在200KHz以下時, 一般為4~5A/mm2,在200KHz以上時, 一般為2~3A/mm2。

電源適配器變壓器的繞制方法

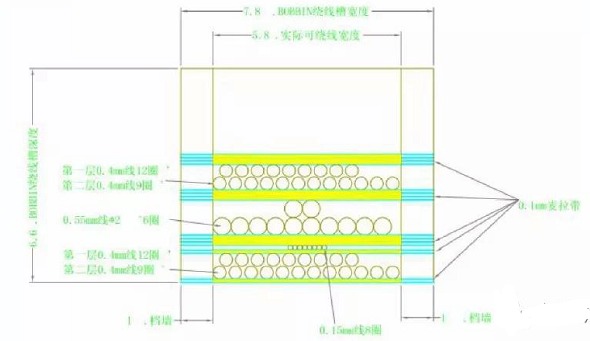

為了減少漏感,目前較好的、工藝較簡單的繞制方法是初次級交錯繞法也就是大家常說的三明治繞法。

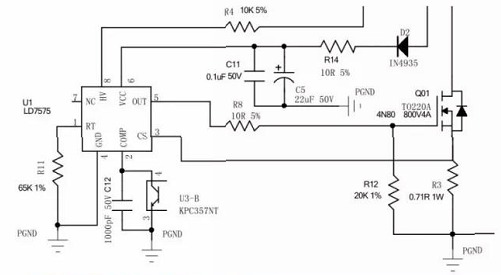

電源適配器PWM IC功能介紹

500V高壓啟動電路 電流控制模式 VCC具有過壓保護功能 具備過載保護功能 500mA驅動能力 可調開關頻率 內置諧波補償電路

R11為lC工作頻率調整電阻,

02為輔助繞組供電整流二極管

R14為限流電阻,

C5為低頻濾波電容,

C11為高頻濾波電容,

R3為過功電阻,

R8為驅動電阻,

R12 MOS開機保護電阻,

C12為旁路電容，

U3-B為光耦反饋端,

M0S管(開關管)的選擇

MOS管的耐壓選擇

Vdss=2*Vdcmax     DS極間耐壓要是兩倍的直流輸入較大電壓

MOS管的耐電流選擇:

ldrms=lout*[1 2(Po/Vdcmin)/1 -Dmax]

ldrms:MOS所通過的電流有效值

lout:輸出電流

Po:輸出功率

Vdcmin:較小輸入直流電壓值

Dmax:大占空比

MOS的導通損耗計算

Psw=ldrms^2*Rds

有效電流值的平方乘上MOS內阻
