電源適配器尖峰電壓的選擇

 開關管電壓波形中的峰值電壓部分產生的原因是變壓器的漏感釋放儲能過程在開關管上產生尖峰電壓,這個尖峰電壓的幅值取決于變壓器的漏感和位電路的箱位能力?在折中各種條件的狀態下,開關管電壓波形的尖峰電壓部分如下

  1)國際通用電壓在110V電流斷續條件下的尖峰電壓:在這種條件下開關管的峰值電壓部分約100-150V

  2)20V電源適配器電流斷續條件下的尖峰電壓:在這種條件下,尖峰電壓大概100-150V

  3)電源適配器帶有功率因數校正時的峰值電壓:在這種工作狀態下,變壓器產生的尖峰電壓并不

  定就按比例增加,達到200V甚至更高,有可能在150V或稍多一點。

電壓裕量

  電源適配器在選擇開關管的耐壓時除了上述三個參數外,還要留有一個電壓裕量,對于220V交流電壓供電的反激式電源適配器,需要留約50V的安全裕量?

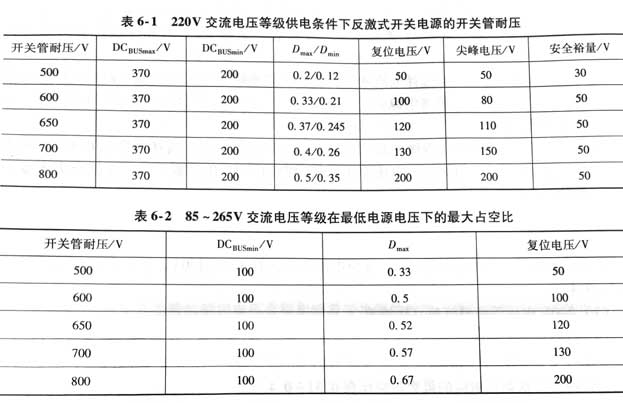

綜合上述因素，在不同的供電條件下反激式電源適配器的開關管耐壓見表

從表中看到，盡管可以選擇耐壓為500V的MOSFET，但是復位電壓僅能選擇50V左右，而且對尖峰電壓的要求也是很嚴格的，僅僅為50V，所能留下的安全裕量?jī)H剩下30V。在220V的電壓下限（176V）時的整流輸出電壓可能為200V，對應的大占空比僅僅為0.2，然而在較高電源電壓時，由于復位電壓不變，對應的占空比僅為0.12，如此小的占空比肯定不是一個成功的設計方案。因此選擇價格相對便宜的耐壓為500V的MOSFET雖然可以，但是設計制作出來的電源效率相對較低。

選擇600V耐壓的MOSFET結果會好得多，較高電源適配器電壓時的占空比可以達到0。21如果選擇耐壓為800V的MOSFET，可以得到一個相對較好的結果。這時，即使在較高電源電壓下，占空比仍可以達到0。35，這將是一個很好的結果。如果是85~265V交流電壓等級（110V電流連續）的工作條件下在較高電源電壓下的占空比與表6-1相同。表6-1中的大占空比為電流臨界狀態的數據，即交流電壓176V。在交流電源電壓為85V時對應的占空比將會更大，見表62。很顯然，開關管的耐壓超過600V時，優化的選擇會使得較低交流電源電壓的占空比大于50%，如果選用峰值電流型控制C，則需要斜波補償，或者選用電壓控制型LC，在輔之以峰值電流限制功能。
