數字萬用表在電源適配器研發過程中的運用

數字萬用表的設置

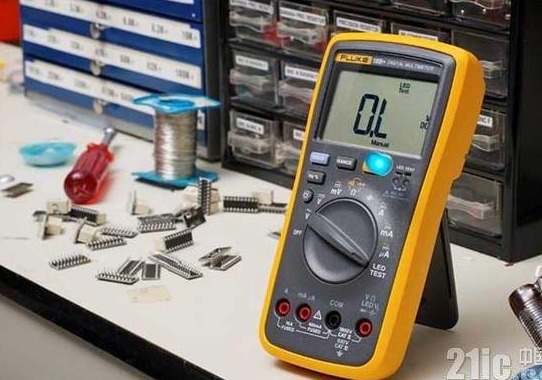

一般來說,數字萬用表不需要調試,僅需要正確地設置量程?如果顯示精度不夠或顯示錯誤?則必須更換萬用表,一般來說,數字萬用表出現故障即報廢,沒有修理價值?數字萬用表的閑置狀態應該是將量程旋至較高電壓擋,如DC100V或AC750V擋;萬用表黑表筆

  定要插在COM孔?紅表筆插在電壓?歐姆的插孔,絕對不能插在電流插孔,以確保數字萬用表的安全?由于數字萬用表需要電池供電,在數字萬用表控制狀態需要將數字萬用表的電源適配器開關置于“POWER OFF”狀態?數字萬用表空置狀態的設置如圖12-1所示?在使用狀態下,數字萬用表應用較多的是電壓擋,直流電壓擋應用的比例較大?般需要實現估計被測電壓幅值(或有效值),以便設置合適的量程獲得足夠的測試精度?測試電流時需要將紅表筆插到電流“A”插孔,一定要記住:電流測試后一定要把紅表筆換回到電壓/歐姆的插孔?

示波器的設置

示波器的設置,也就是從開機到開機后的基本設置?待完成基本設置的調校后再去選擇合適的量程?

1) 放好示波器;

2) 調整示波器的提手,使示波器的熒光屏處于較較佳的觀察角度;

3) 連接示波器的電源適配器線;

4) 連接示波器的探頭;

5) 接通電源適配器開關;

6) 調整示波器的輝度旋鈕,順時針旋轉,掃描線可以更亮;

7) 將觸發方式置為“自動”,觸發類型置為“內觸發”;NORM

8) 確認示波器未處于“XY”狀態;

9) 設置耦合方式“對地耦合”,顯示模式“CHI",以便尋找掃描線;

10) 旋轉水平旋鈕位移和垂直位移旋鈕,處在中立位置;

11) 將時基微調?垂直微調旋鈕旋轉到“校準”位置?

經過上述步驟,示波器的屏幕上就應該出現掃描線,示波器的較基本的設置完成,接下來就是如何正確檢測信號?

關于示波器的使用與操作,可參見相關產品的說明書,這里不再贅述?

如果是數字示波器,較簡單的操作就是按“自動設置”按鈕即可?當然數字示波器還有更多的優點?

測試電源適配器

測試電源適配器是必備的,特別是在第一次測試過程中尤為必要?測試電源適配器可以是0~30V可調電源適配器,較好是雙路電源適配器?一路作為芯片及附屬電路測試供電,另一路作為整個電源適配器測試用?
