實際電路描述和工作原理

實際電路描述

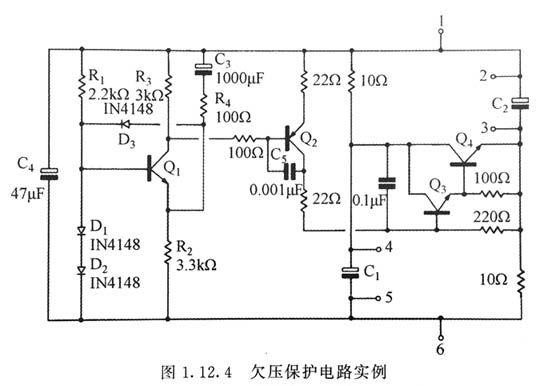

圖中表示了基于這種技術的實際電路。在該電路中，開關SW：或者Q1被個由Q3和Q4組成的達林頓管所代替。該達林頓管作為開關和線性調節器使用。

盡管Q3和Q4現在所在的位置是在電容C1與C2之間，但是就如前所敘述那樣，它們在串聯電路中的位置不改變該串聯電路的功能。

Q1和Q2是驅動和線性調節器控制電路的某一部分。由于看上去缺少一個標準參考電壓，因此該電路不能很容易被認出來是一個線性的調節器。但是電容C3上建立了一個正比于指定的正常電源適配器電壓V，的相對參考電壓，因此在這里不需要一個絕對參考電壓；在C上設置好一個相對參考電壓，就能使電路能夠進行自動地電壓跟蹤。因此，該電路對電源適配器任意的欠壓行為都能夠做出反應，而不需要針對某一個特定電壓值。

實際電路工作原理

初始條件

由R1、D2和D2組成的分壓網絡可以給Q1的基極提供一個偏壓。Q1導通后就會在電阻R：上形成一個壓降，這就形成了Q1的第二個偏壓，該偏壓約等于一個二極管的壓降0。6V，流過電阻R3上的電流與流過R：的電流幾乎相等，同時在R3上就形成了第三個偏壓，因為R3要比R2稍小，該偏壓值稍微小于R2上的電壓值。

因此，在靜態條件下，晶體管Q是關斷的。同時，電容C將通過R、R2、D、D以及D2進行充電，所以它的負端電壓較后的值將與Q的發射極電壓相等；而C與C2通過100電阻充電到輸入電壓Vs。

瞬態特性

當一個瞬變電流出現時，它將引起負載端即輸出端1到6的電壓降低。而C的負端將跟蹤這個變化，使得Q1的發射極變?yōu)樨摗Ｔ谳敵龆穗妷航涍^幾毫伏的變化后，Q1開始導通，這樣也使得Q2導通，Q2將驅動由Q1和Q組成的達林頓管導通。

這個動作就使得C1與C2串聯，為輸出端1到6提供驅動電流以阻止終端電壓的進一步降低，該電路可以被認為是由C1和C2上的電荷來維持終端電壓的穩定。

應該注意的是：該電路是在正常工作情況下通過C上電壓的變化來自動跟蹤一些低于正常工作電壓的偏差。因為控制電路總是處于工作狀態而且接近于導通，所以它的響應速度是很快。小旁路電容C可以在Q、Q，很短的導通時間內維持輸出電壓。

只要輸出電壓低于正常值所定義的范圍（通常為30mV），欠壓鉗位就會出現。自動跟蹤設計不需要設置欠壓保護電路的工作電壓，此工作電壓對應于電源適配器輸出電壓。

這種保護電路在負載瞬變成問題的場合中非常有效。為了消除電源適配器輸入工作電壓下降帶來的影響，它的位置較好是靠近瞬變發生的負載端，在一些場合中也要求一些額外的電容去延長保持時間，它們可以并聯在C1的2、3兩端和C2的4、5兩端。

該技術的另外一個優點是，在電源適配器中對峰值電流的要求降低了，這就允許使用電流額定值較小、價格較低的電源適配器。

在完整的電源適配器系統設計過程中，采用此種保護電路已經成為了系統設計理念的一部分。由于它不是電源適配器的組成部分，因此更應該由系統設計師應該考慮這種需要。

圖1和圖2顯示的就是在有或者沒有保護電路的情況下負載的特性曲線。可以很清楚地看到，即使電源適配器有很快的瞬態響應，采用欠壓保護電路來改良負載端性能仍然是非常有意義的。
