緩沖網絡工作原理

緩沖網絡（經常是由損耗型的電阻、電容和二極管網絡組成的網絡）是并聯在高壓開關器件和整流二極管兩端的，用來減少由開關器件導通或關斷而產生的開關應力與電磁干擾問題。

當用到雙極型晶體管時，緩沖網絡就用來提供一個“負載線整形”功能，確保副邊擊穿反向偏壓以及安全工作區的限定值不被超越。在離線式反激變換器中，當交流137V的倍壓電壓加到整流電路或是雙輸入電壓電路的交流250V橋式整流電路中時，反激電壓很容易就可以超過800V，所以緩沖網絡的用途特別重要。

具有負載線整形的緩沖電路

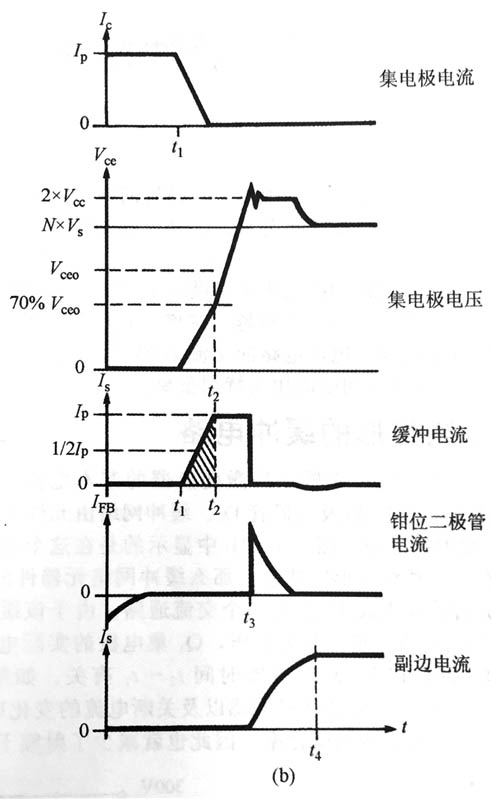

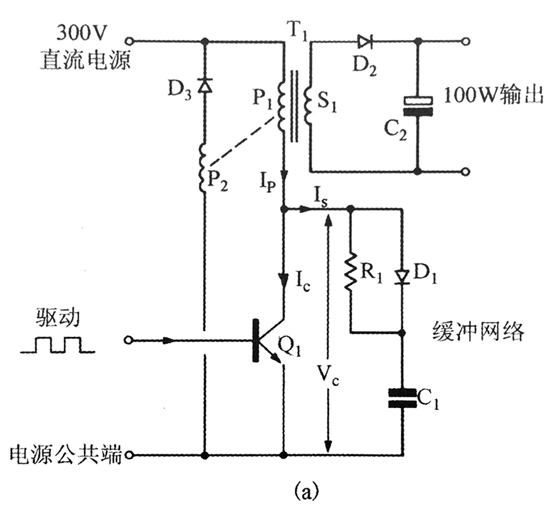

在圖中顯示了傳統單端輸出反激變換器的基本電路，它包括由Q1驅動的P1、帶有漏感能量恢復繞組的P2以及二極管D，緩沖網絡由元件D、C1和R1組成，它并聯在Q1的集電極與發射極之間，圖中顯示的是在這個電路中所期望的電壓和電流波形。如果要求有“負載線整形”功能，那么緩沖網絡元器件的主要功能是在Q1關斷期間為維持變壓器原邊感應電流IP提供一個交流通路。由于該緩沖網絡的存在，在關斷Q1時就不會在Q1的集電極形成一個大電壓，Q1集電極的實際電壓值主要與分流電流I。的幅值、緩沖電容C1的值以及Q1的關斷時間t2-t1有關。如果沒有這個緩沖網絡，Q1上的電壓降將非常大，它由有效的初極漏感以及關斷電流的變化率di/dt來決定，在關斯沿，緩沖網絡降低了集電極電壓的變化率，因此也就減少了射頻干擾問題。

工作原理

穩定狀態下，Q1關斷期間的工作過程如下。

見圖，在t1時刻Q1開始關斷時T1中的原邊電感與漏感將使變壓器原邊繞組中的原邊電流Ip保持不變。這將導致Q1的集電極電壓從t1到t2會上升，原邊電流分出部分電流1到D1和C1，使C1在此時充電。因此，流過Q1的電流下降，電感強迫分流電流I，流過二極管D1給C1充電。如果晶體管D1在有利的情況下快速關斷，那么集電極電壓的變化率dVc／dt將只與原來的集電極電流Ip以及C1的電容值有關。

當Q1關斷后，恒定電流充電使集電極電壓線性增大，直到在t3時刻達到反向鉗位電壓2V，這時D也導通。在t1時刻之后不久（該延時時間與原邊副邊漏感的大小有關），副邊繞組的輸出電壓就會增大到與輸出電容上的電壓值相等。這時反激電流將會從原邊變換到副邊電路，該電流是以一定的速率（由副邊漏感與通過D2、C2的外部回路電感決定）建立起來的（在t3-t4內）。

實際上，Q1不會馬上關斷，因此，要避免發生二次擊穿，應該合理選擇緩沖網絡，在集電極電流變?yōu)榱阒埃筈1集電極電壓不會超過Vceo。

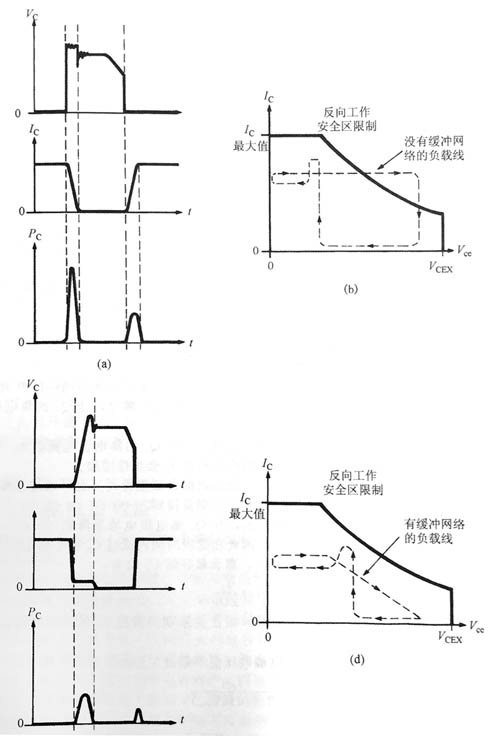

如果不使用緩沖網絡，圖中顯示相對較高的邊沿損耗和二次擊穿負載線的應力。如果使用合適的緩沖網絡，便可獲得圖所示更好的關斷波形。
