電源適配器正弦交流電路

在正弦電源適配器激勵下，電路中電壓和電流均按正弦規律變化，這樣的電路稱為正弦交流電路。

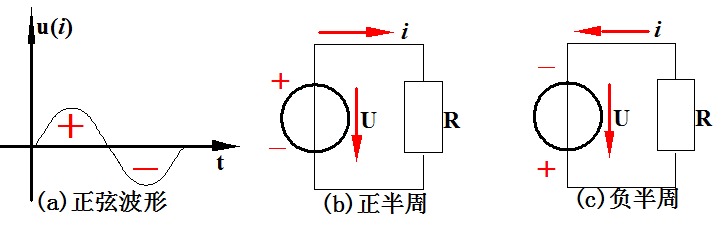

正弦電壓或電流其大小與方向均隨時間而周期性變化，如圖1-1所示。

正弦波的特征表現在變化的快慢、大小及初始值三個方面，因此，正弦交流電包含三個要素，即頻率、幅值和初相位。

一.頻率與周期

圖1-2所示正弦波可寫成如下三角函數表示式

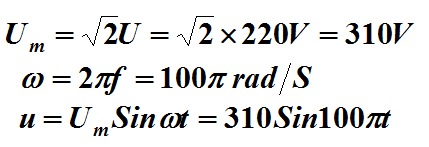

式中Um ——幅值，又稱峰值 ω——角頻率,單位 Ψ——初相位

而且頻率

,單位 Hz或KHz,MHz
相位

周期

二.幅值與有效值

瞬時值——正弦量在任一瞬時的值；一般用小寫表示，如i ,u ,e 。

幅值——瞬時值中較大的值，又稱為較大值，或稱峰值。一般用帶下標m的大寫字母表示，如Um ,Im ,Em 。

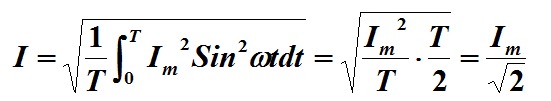

有效值——有效值是正弦交流電的一個等效電壓(電流)值。它是指當正弦交流電通過某電阻R產生的熱量，如果與直流電I通過同一電阻產生的熱量相等時，則這個直流電流 I 稱為該交流電 i 的有效值，

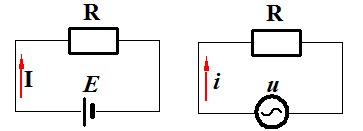

如圖1-3所示。
