電源適配器的典型波形

在前面適配器研發制造廠商已給大家列出出各拓?fù)潢P(guān)鍵點的電壓和電流波形。在許多情況下這些都是理想波形。電源適配器設計的初學者可能會問，實際波形與這些作為絕大部分設計基礎的理論波形究竟有多接近。
至于這些波形是如何隨電網電壓和負載電流波動變化的；接地總線上是否有噪聲尖峰等問題將會產生；由于實測形態，設計者會問電壓、電流是否有波形的瞬態衰減振蕩；波形的前后沿是否有抖動。他們還會問，變壓器或電感的置位伏秒數和復位伏秒數是否完全相等；漏感尖峰的形狀如何；既然輸出電感和反激變壓器設計是要獲得特定的電流波形，那么得到的實際波形與理論波形有多接近；既然高頻下大部分功率開關管的損耗是由導通和關斷時高電壓和大電流的重疊造成的，那么這種現象是否可以在示波器中觀察到；是否會看到某一類的波形畸變等。
對剛開始學習高頻電源適配器波形的設計者來說，給出某些主要拓?fù)涞年P(guān)鍵點實際波形或許是非常有益的。以下波形都取自功率回路，即從功率管輸入到輸出濾波器輸出的回路。因?yàn)檫@是大部分能量流通的路徑，是絕大部分故障容易發生的地方。

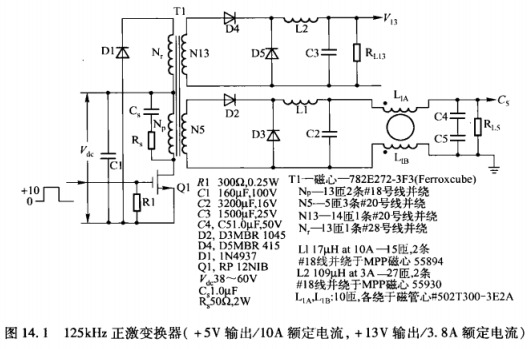

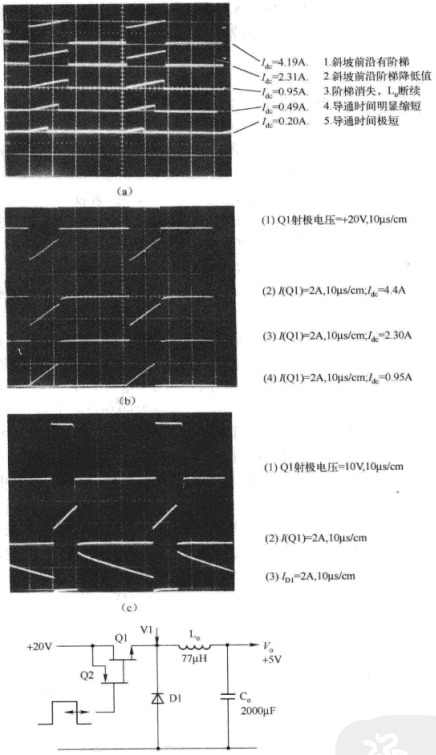

下面所選拓?fù)涞碾娐凡ㄐ味际浅Ｒ娡負涞牟ㄐ危缯ぷ儞Q器、推挽變換器和反激變換器這些表明了輸出電感工作在連續或不連續模式對電路的影響，如圖所示的波形圖。
這里未考慮電網供電的AC120V或22V輸入的離線式變換器。那些使用網壓整流供電的電源適配器與通信電源適配器相比，相應各點上的波形基本相同。只是網壓整流供電電壓比通信電源適配器的高，使電壓波形幅值增大，電流幅值減小。
所選電路的工作頻率都高于100kHx，由通信用直流電源適配器供電一這種電源適配器的額定電壓為48V，較低電壓為38V，較高電壓為60V。所有情況下的輸出功率都低于100W，因?yàn)楣β矢邥r(shí)，電壓及電流波形只是幅值有所不同，形狀基本不變。由于這里給出的波形都取自通信路由器電源適配器直流輸出，所以波形的相位與幅值抖動比由網壓整流供電的小。離線式變換器使用的整流電壓中有電網頻率脈動，將造成幅值紋波。反饋環在糾正輸入網頻紋波時會造成脈寬抖動。
由于所有波形均采集自 MOSFET管的電路，因此沒有展現開關管的存儲時間延遲的影響。所有情況下反饋環都開環，功率開關管由預定頻率脈沖驅動。對應不同的直流輸入電壓（38V、48V、60V），采用手動調整脈寬，以使5V主輸出等于5。00V，就類似閉環反饋。同時，將不同脈寬下主輸出為5。00V時的對應輔輸出電壓測量記錄下來。

所有圖中的功率管都由控制芯片UC3525驅動。通過直流穩壓電源適配器給誤差放大器的輸出端（芯片9腳）供電，以保證不同直流輸人電壓下+5V主輸出等于5.00V。
