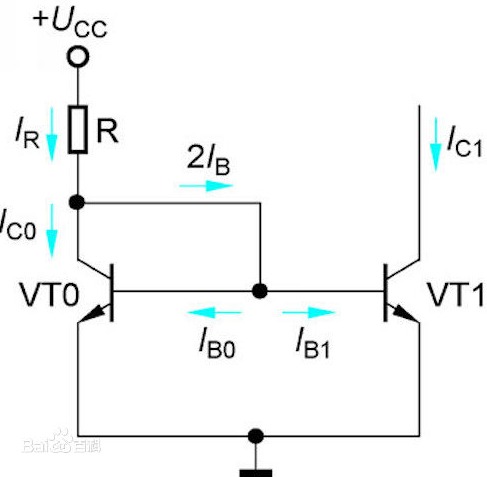

基本鏡象恒流源電路

鏡像恒流源是電源適配器模擬集成電路中普遍存在的一種標準部件，它的受控電流與輸入?yún)⒖茧娏飨嗟?，即輸入輸出電流傳輸比等?。其特點是輸出電流是對輸入電流按一定比例的“復制”，用來產生偏置電流和作為有源負載。在科學實驗和各種技術領域中,有許多需要穩定電流的地方。例如,高度穩定的電磁場恒定的電鍍電流、給蓄電池充電的恒定充電電流,給電動機或電阻爐起動的恒定起動電流等等,這些都應該用恒流源電路來供給。在測量技術中某些元件器件的測試(例如大批電阻器阻值的測試和分級)接觸電阻的測量等工作也需要用到恒流源電路。在電子電路中,特別在集成電路中,有許多場合需要直流壓降小但同時動態電阻大的元件。例如,穩壓管穩壓電路中的限流電阻、放大器中的集電極負載電阻、差動放大器中的兩射極公共電阻、射極輸出器中的射極電阻等都是,這些電阻較好都用恒流源器件或恒流源電路來代替。在工業自動化儀表中,也經常用到恒流源電路。

恒流源是輸出電流保持恒定的電流源，而理想的恒流源應該具有以下特點：

a)不因負載(輸出電壓)變化而改變；

b)不因環境溫度變化而改變；

c)內阻為無限大（以使其電流可以全部流出到外面）。

能夠提供恒定電流的電路即為恒流源電路，又稱為電流反射鏡電路。

輸出電流Ⅰo的溫度系數為零,即Io不隨溫度變化。

實際的恒流源電路當然很難實現上述的這些理想值,但可力求接近它們

如果負載電阻B能夠始終保持不變,則可將B直接跨接在穩壓電源適配器的兩個輸出端上來獲得恒定電流。但是,許多需用恒流源的實際負載例如晶體管、蓄電池和電磁場的線圈等等。它們的等效負載電阻都是經常變化的。因此,在這種情況下,不能用上述的簡單方法從穩壓電源適配器來獲得恒定電流,而必須另外創立一些或者在穩壓電源適配器幫助下或者不依靠穩壓電源適配器的恒流源器件和恒流源電路。

鏡像恒流源是電流控制電流源，鏡像恒流源可以有多路輸出電流。人們對鏡像恒流源所關心的問題是其輸出電阻、Io對IR的跟隨精度以及它對電源電壓和溫度的靈敏性等。在傳統的電壓模式運算放大器設計中，鏡像恒流源用來產生偏置電流和作為有源負載。在新型電流模式模擬集成電路設計中，鏡像恒流源除了用來產生偏置電流外，還被廣泛用來實現電流信號的復制或倍乘，極性互補的鏡像恒流源還可以實現差動一單端電流信號的變換。鏡像恒流源是設計集成電路的基本單元電路。
