電源適配器變壓器各繞組同名端是否正確

對于電源適配器初學者來說,變壓器的繞制時對各個繞組的同名端可能不大清楚,需要確定各繞組的同名端是否正確?

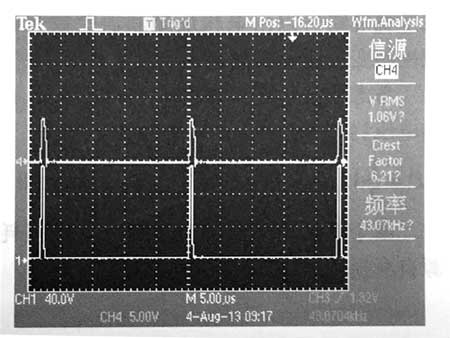

正確的變壓器一次測電壓波形與輸出繞組電壓波形的關系

圖所示為正確的變壓器同名端條件下測得的開關管漏-源極電壓(與變壓器一次側電壓僅差一個直流母線電壓的平均值)和變壓器二次側電壓波形?

也就是說,變壓器一次側以直流母線正端為參考端(測試負端)?變壓器一次側的正端為與開關管漏極的連接端;變壓器二次側以輸出負端為參考端?接輸出整流二極管陽極端為正端狀態下測試的?

這樣就可以在開關管關斷期間,變壓器一次側勵磁電感釋放儲能產生極性以直流母線端為負,開關管漏極端為正的感生電動勢(由于與原來的電壓極性相反,故過去經常被稱為“反電動勢”)?這個磁鏈的變化在變壓器的二次側也感生出感生電動勢,極性為輸出負端為負,輸出整流二極管陽極端為正?變壓器勵磁儲能在變壓器二次側通過輸出整流二極管向輸出端釋放?

如果變壓器的一次繞組與二次繞組的連接方向錯誤,通常稱為同名端連接錯誤,則變壓器一次側與二次側的電壓波形如圖12-10與輸出所示?

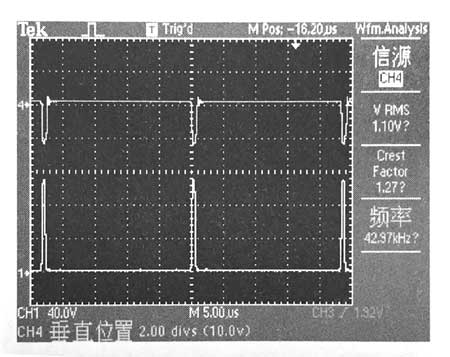

錯誤的變壓器一次測電壓波形與輸出繞組電壓波形的關系

  錯誤的波形會使得反激式電源適配器工作在正激式,但是由于沒有輸出濾波電感,開關管的開通電流將極大,很可能會燒毀開關管,或者是輸出被過電壓?總之,反激式電源適配器定不能工作在這種狀態下?如果是這樣,或者改變電路板布線,或者改變變壓器繞組的繞制方式,以獲得正確的工作狀態
