TOP SwitchⅡ系列芯片的特點

優點

TOP SwichⅡ具有很多特點:
1)首先是TOP Swich將反激式電源適配器控制電路的幾乎囊括在芯片中,因此外圍元器件很少,有利于反激式電源適配器的小型化;

TOP Swich具有較少的引腳,使得封裝較簡單,如T0-220封裝只有三只引腳;

內置恒流源啟動,不需要外電路啟動;

具有熱保護功能,這是功率轉換電路夢寐以求的,而集成在管芯中則是較高境界;

較簡潔的過電流檢測方式;

外殼為源極,具有“零”電壓變化,因此引起的EMI很低;

一旦反饋電路開路, TOP SwichⅡ控制極得不到供電而自動關閉,避免了因反饋開路造成的開關管過電壓造成的損壞?

缺點

TOP SwichⅡ也有缺點:

導通電阻相對較大,如TOP227號稱可以做到150W,而T0P27DE4?30的導通電阻至少是采用外接開關管導通電阻的5倍甚至更多,后面結果就是導通損耗過大,為了應用必需降額使用,需要降額到30W左右才正常;

沒有軟啟動功能,外加軟啟動要比UC3842難一些?

參數的不實

TOP227號稱可以做到150W,在實際的電流斷續型反激式電視機頂盒電源適配器中開關管通常需要承受5A峰值電流,而TOP227僅有3A“自保護”電流限制,這樣,TOP227僅具有內電流保護值3A左右?唯有在230V(1±15%)的特殊環境下才能實現?

TOP SwitchⅡ無法改變峰值電流限制,也無法改變開關頻率,如果需要更低的EMI時可能會無能為力?

綜上所述,需要對TOP SwitchⅡ升級,也就是TOP Switch-GX系列?

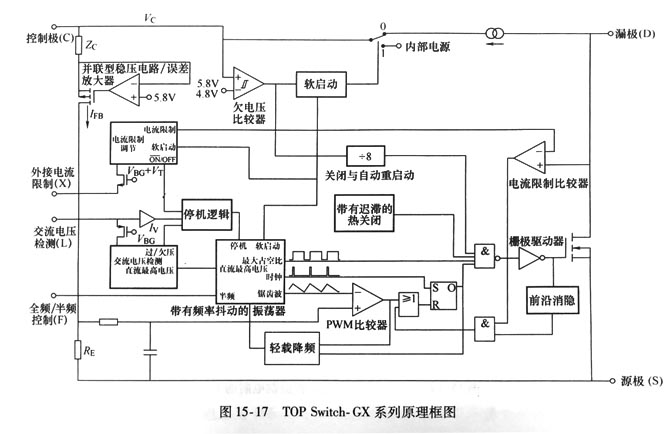

TOP Switch-GX系列原理框圖如圖所示
