電源適配器設計實例

考慮寄生電流流經A、B、C、D，再回到A，見圖。A點是高壓開關晶體管的封裝。

對于反激式應用來說，晶體管上的電壓可能達到600V，開關頻率典型值為30kHz因有快速開關邊沿，諧波將會延伸到幾個兆赫。寄生電容耦合（見圖中的C）將會存在于晶體管外殼A與接地平面B之間。

開關頻率的第10次諧波是300kHz，正好在標準規定的RF頻帶之內。如果以方波運行，該諧波的振幅將從600V衰減200dB即60V，如泄漏電容為30pF，在300kHz時有3.4mA電流將流入地端。

電流通過濾波電容C1和C2回到晶體管。

為了滿足較嚴格的安全標準，所能允許的C1和C2的較大電容值為0.01μF。

如果大部分接地電流經過這些電容中的一個返回，此電容兩端，即從結點C到結點D的電壓V將為180mV。電感L和L：在D點與模擬的50g電力線電阻RT之間形成了個分壓網絡。如果RT上的電壓小于250μV，達到標準的限制1μV需要約48dB的衰減，那么L和L2必須在諧波頻率引入大于50dB的衰減，這對那些還需傳輸供電輸入電流的電感來說是一個幾乎不可能完成的任務。

通過在晶體管和地端之間安裝一個靜電屏蔽，RF電流返回到輸入源，寄生電容C兩端的交流電壓將消失，從A點到地的有效RF電流將會有相當可觀的減小，見圖1。3。4和圖1。3。5，則此時對輸入濾波器的要求已不那么嚴格。

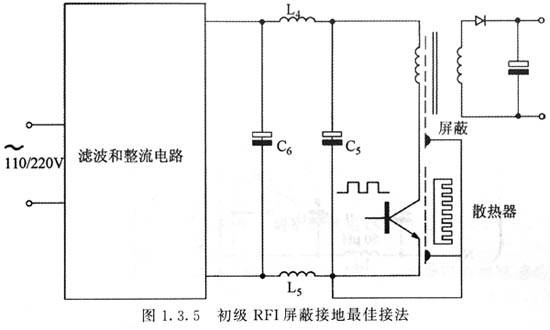

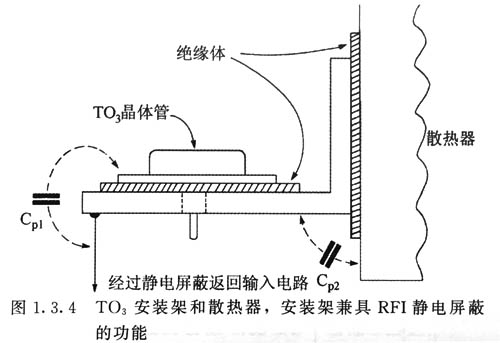

120W電源適配器在噪聲源用接地平面減小RF電流是到目前為止消除EMI的較好方法。一旦這些干擾電流被引入到接地面，將很難預知它們干擾的路徑。無疑，所有的高壓交流元件都應該與地隔離，如果需要接觸式冷卻，它們都應被屏蔽起來，見圖1。3。4。變壓器應該用靜電屏蔽，此屏蔽應返回接到輸入直流線上，使容性耦合電流返回到電力線，見圖1。3。5。這些RFI屏蔽不屬于普通安全屏蔽，普通的安全屏蔽因安全的原因必須返回到接地面。

圖的電容C4減小了到L端的差?；虼Ｔ肼暋＿@部分電路噪聲的主要發生器是輸人整流橋，由整流器反向恢復電流尖峰引起。功率開關器件產生的串模噪聲由接近噪聲發生點的電容C3來較好地去耦。無論如何，大的電解儲能電容通常能有效地分流掉出現在高壓直流線之間的任何串模噪聲的大部分。在一些實例中，圖1。3。5所示的附加濾波元件L、L和C4是用來提高串模濾波能力的。
