10W音頻播放器適配器應用電路

本文所討論的低功率電源適配器主要針對輸出功率10瓦的音頻產品充電適配器系統。此適配器設計特點
圖所示電路適用于通用輸入電壓范圍，具有極高的效率，符合適配器CEC能源之星對帶載效率的要求（要求為70.7%，可達到72.5%），空載時低輸入功率（在交流輸入電壓為230V時低于200mW）；具有充足的EMI裕量，符合CISPR-22/EN55022B的EMI限制，EMI裕量大于10dBmV；具有增強保護、過壓鎖存保護（OVP）以及過熱鎖存保護（OTP）功能。

2．適配器工作原理

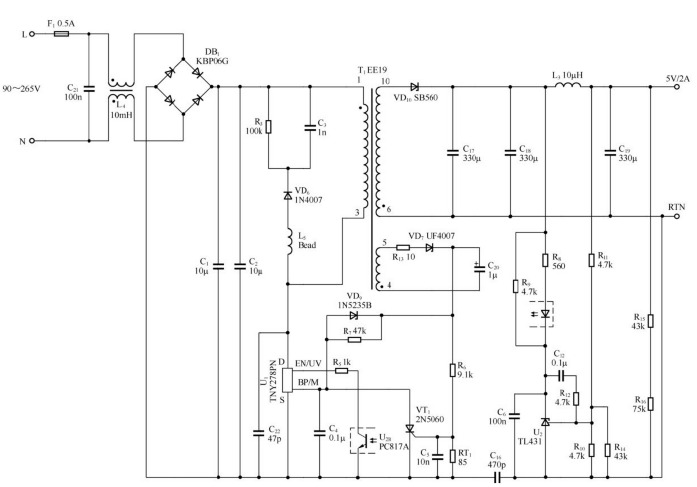

圖所示的反激式電源適配器使用了TNY278PN(U1)，在90～265V交流輸入電壓下的輸出為5V/2A。選擇光耦構成反饋回路，以實現準確、嚴格的輸出穩壓。反饋信號饋入U(xiǎn)1的EN/UV引腳。U1通過開關控制來調節使能與禁止開關周期的比率，從而達到調節輸出電壓的目的，使變換器的效率和負載的關系特性得到優化。U1的鎖存關斷特性可以提供輸出過壓保護。一旦因元件故障而造成反饋環路開環時，會使輸出電壓升高，從而影響到C20上的偏置繞組的輸出電壓。一旦超過VD9和BP/M引腳電壓的總額定值（約為12.5V），電流便會流入BP/M引腳。當此電流超過6.5mA時，將觸發鎖存關斷電路。斷開交流輸入后，MOSFET開關將被禁止，直到BP/M引腳電容（C4）放電到4.8V以下。U1內部集成了142°C熱關斷電路，VT1、C5、RT1和R6還可以提供單獨的內部環境溫度過高保護。隨著RT1溫度的升高以及由此引起的電阻增大，VT1門極的電壓也將升高。一旦超過門極電壓及電流閾值，VT1便會導通，這樣將下拉U1的BP引腳電位并禁止開關。VT1的維持電流由U1的內部電流源提供，該電流源通常在啟動時為C4充電。要進行復位，必須斷開交流輸入，以使流經VT1的電流下降到指定的維持電流水平之下。

3．適配器設計要點
①VD6要選擇快速二極管，通過恢復漏感能量來提高效率。
②為了防止空載功耗增加或誤觸發OVP，應僅在輸出電壓超出標準穩壓范圍時選擇VD9進行導通。
③應選擇低門極電流和低維持電流的VT1器件。

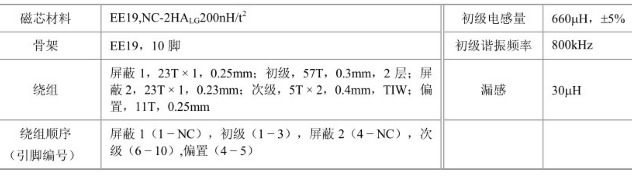

④U1的可選電流限流點允許對電流限流點和器件大小進行優化，以適應環境溫度。例如，在開放式結構應用中，將C4從0.1μF更改為10μF后就可以使用TNY277PN器件。圖9-23所示電路中變壓器的參數見表。
