DIY一個桌面上的多路充電器

家里的充電器越來越多，而且這些充電器都是220V轉USB 5V，功率5~10W左右，效率很低，成本很低，壽命也很差，安全性一般；隨著家里接連炸了幾個充電器以后，我覺得有必要做一款多路的充電器。
10W電源適配器

很早以前在論壇里我也說過，大家有時候會需要一款桌面的多路充電器，一直沒做。在淘寶上搜一搜，有不少這類的產品，基本上8個輸出口的也要七八十，而且體積很小，直接插220V。雖然不知道里面結構是什么樣子，但就我了解的知識，220轉5V做到大電流并不好做也不安全，尤其看到體積這么小，很可能里面安全等設計不足，也很可能沒有過安規。所以沒有去買這種電源。

還有一種比較專業的，可以同時充幾十個，超大功率，好像專門給刷游戲等批量操作時候用的。

而我的想法是使用一個12V的大功率電源，掛載很多12V轉5V的模塊。這樣的好處是，12V電源更成熟更穩定更安全更高效，DC2DC效率也非常高，紋波更小，對于手機來說更安全。
12V充電器

在網上買的9~24V轉5V的電源模塊，簡單審視一下，濾波電容、防反接之類的都比較充足，測試一下，可以達到98%的效率，12V輸入的時候待機只有20mA的電流，較大可以達到3A的驅動電流，同時支持安卓和蘋果，價格2.8元一片。用了8片，22.4元。單片價格和普通的交流充電PCBA差不多了，但是安全性高出很多。
USB充電器

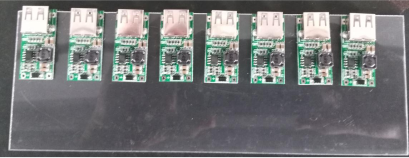

找了一塊亞克力板貼上去，用熱熔膠固定住，熱熔膠是玩家必備的利器啊。

用熱風機的風嘴加熱后在亞克力板上燙出四個洞，正好可以裝4個開關，將所有的正負極輸入端全部并聯。開關總共4元，本來想1開1，但是擺不下，只能選擇1開2。

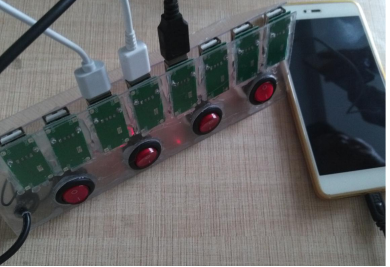

再用幾塊亞克力板組裝成盒子，用熱熔膠固定住，就成型了。輸出接口用的是標準DC接口，恰好有舊的12V2A的電源，插上去就可以使用了，同時給四五個手機充電完全沒問題。
12V2A桌面式電源適配器

除去電源花費26.4元，焊錫導線都是用剩的不算錢了，總共花了半個小時左右的時間。

如果交流電源壞了，買個新的插上去就可以，不需用全部丟棄。而一般12V5A的電源市場價在40左右，好一些會小一百，就算是買新的，也要比文章較前面所說的多路充電器要便宜一些，而且效率總功率都好很多，隨時可以斷電，不用擔心手機充電器壞了。

文章轉載自網絡,如有侵權,請聯系刪除。
