電源適配器PCB布板的10個基本法則

網站首頁 » 新聞 » 公司動態 » 電源適配器PCB布板的10個基本法則

電源適配器PCB布板的10個基本法則

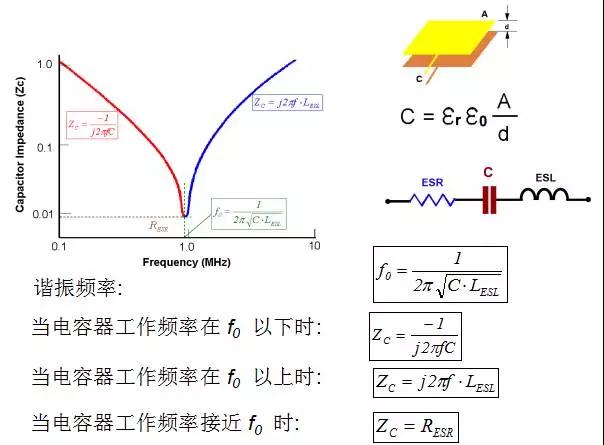

電源適配器廠家電容模型

電源適配器電容模型

電源適配器廠家

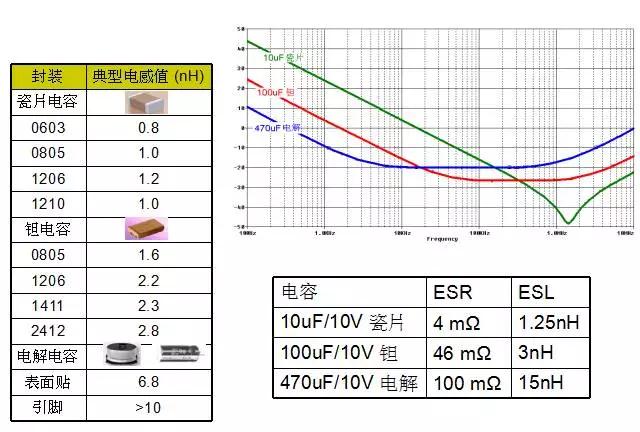

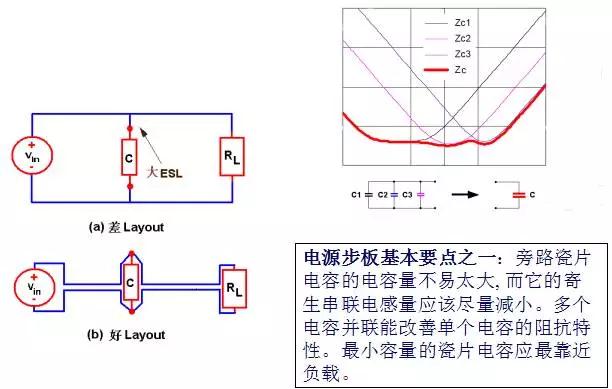

電容并聯高頻特性
適配器電容并聯高頻特性

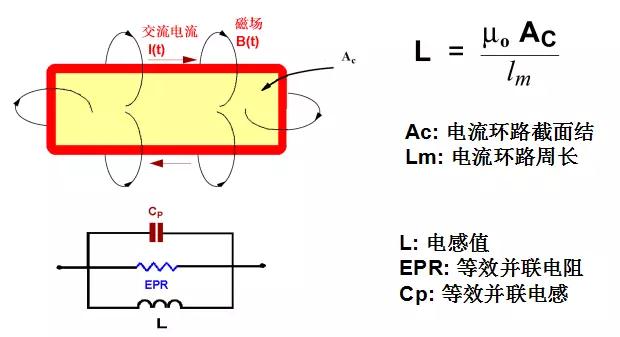

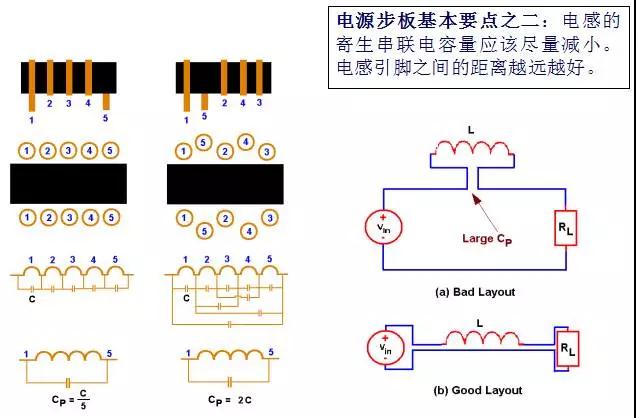

電感模型
電源電感模型

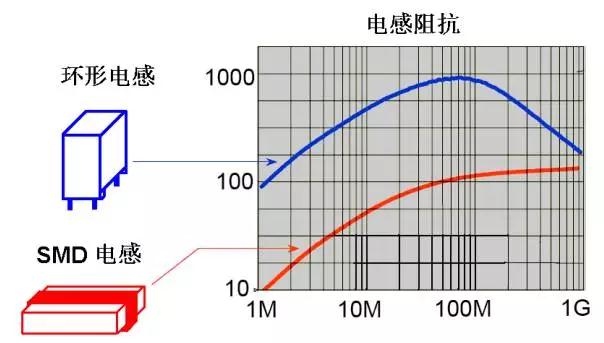

電感特性

充電器電感特性

電源適配器廠家

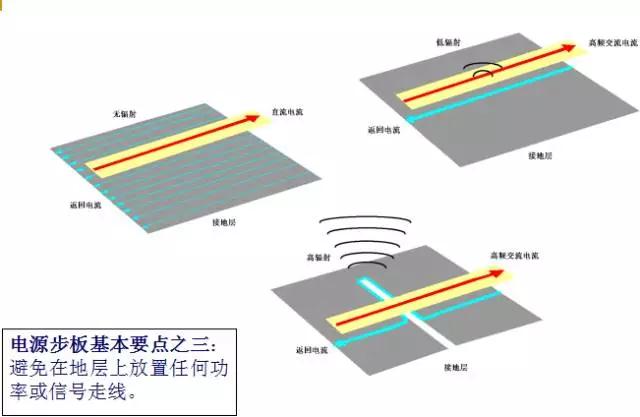

鏡象面概念
鏡象面概念

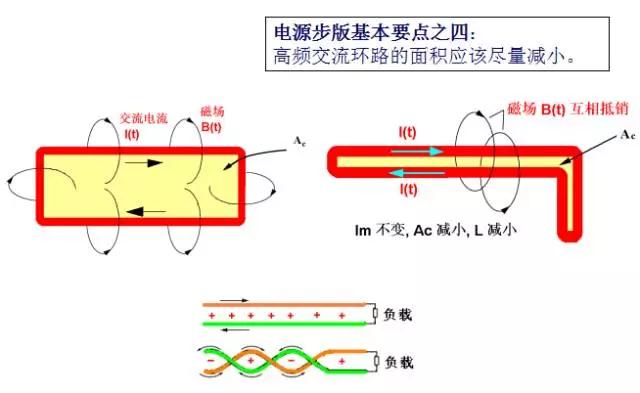

高頻交流電流環路
高頻交流電流環路

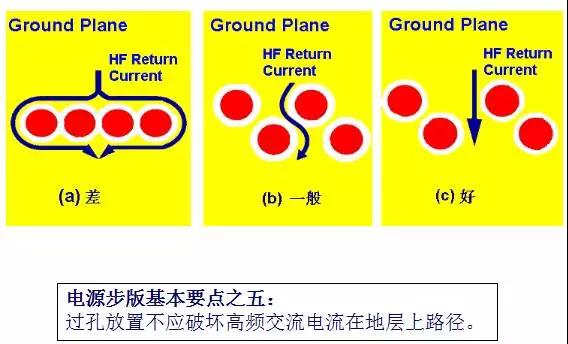

過孔 (VIA) 的例子
過孔 (VIA) 的例子

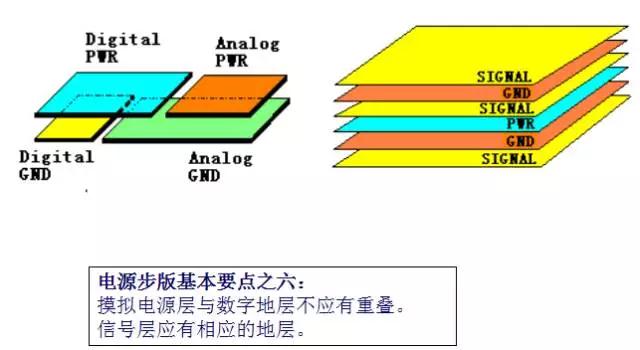

PCB板層分割
PCB板層分割

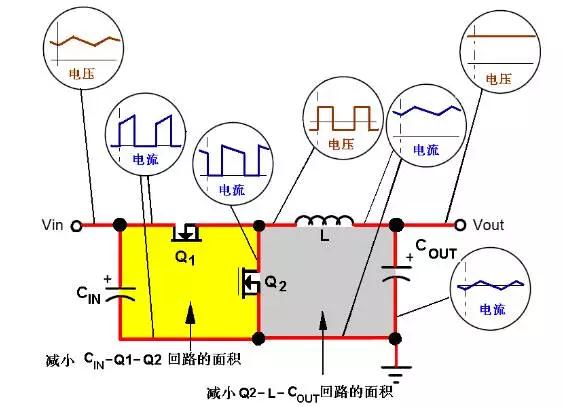

降壓式(BUCK)電源：功率部分電流和電壓波形
降壓式(BUCK)電源：功率部分電流和電壓波形

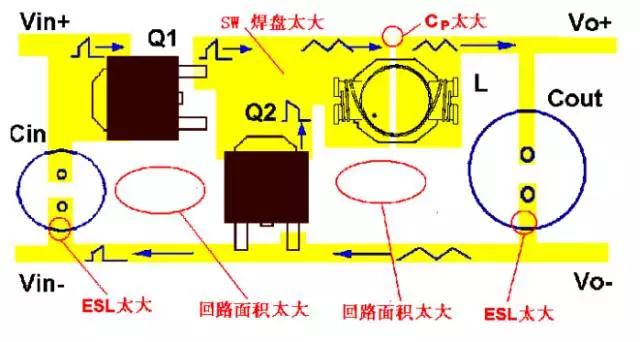

降壓式電源排版差的例子
降壓式電源排版差的例子

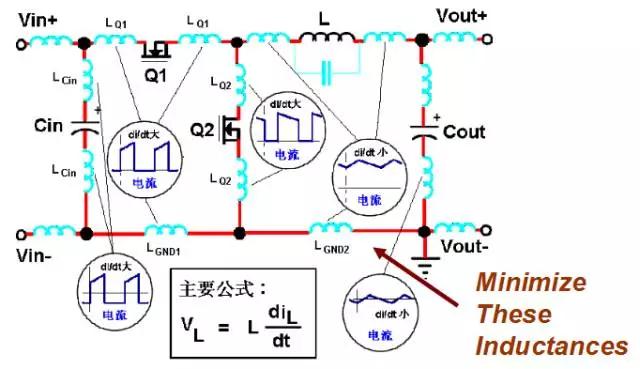

電路等效圖
電路等效圖

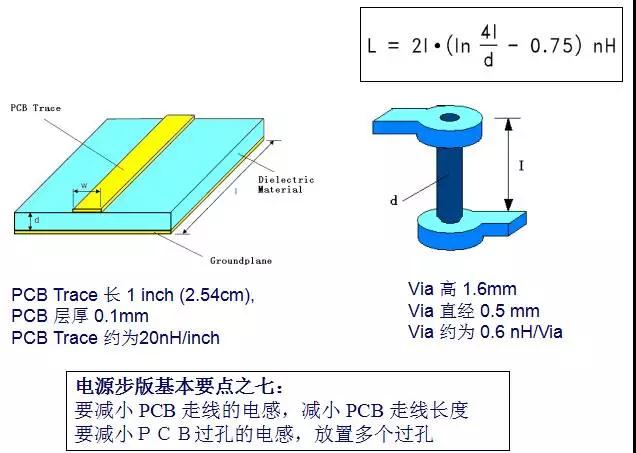

PCB Trace - Via 電感估算

PCB Trace - Via 電感估算

充電器廠家

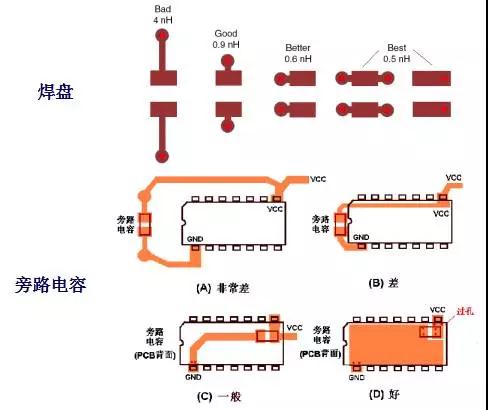

焊盤(PAD)和旁路電容的放置
焊盤(PAD)和旁路電容的放置

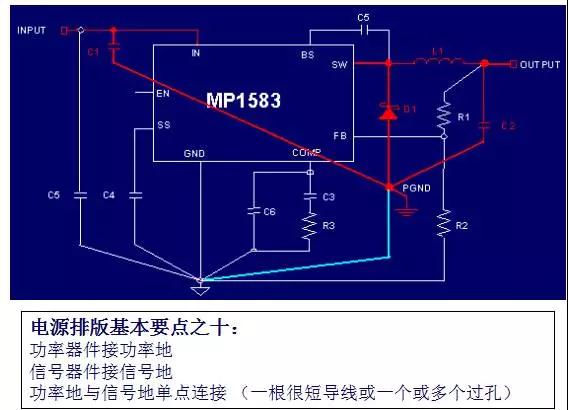

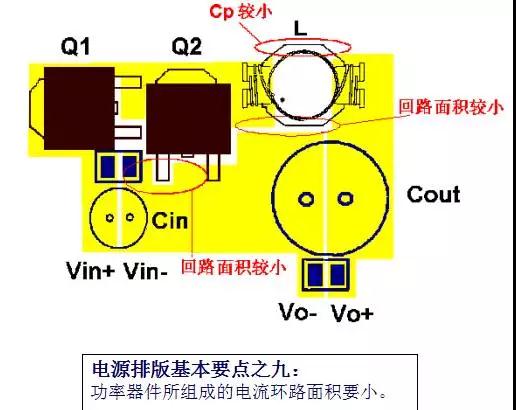

降壓式電源排版的例子
降壓式電源排版的例子

降壓式電源排版的例子

降壓式電源排版的例子


文章轉載自網絡,如有侵權,請聯系刪除。
| 發布時間：2018.01.02    來源：電源適配器廠家
