電源適配器原理分析【經典】

網站首頁 » 新聞 » 公司動態 » 電源適配器原理分析【經典】

電源適配器原理分析【經典】

目錄
1、Flyback變換器工作模態分析；
2、Flyback關鍵波形分析；
3、RCD吸收電路設計及開關管應力；
4、從噪音回路看布線要點。
5、基于實際項目，原創反激開關電源視頻教程曝光
Flyback 變換器模態分析

ON：電源適配器開關管導通，變壓器原邊充電，二極管關斷，負載由輸出濾波電容供電。
OFF：電源適配器開關管關斷，二極管導通，變壓器儲存能量通過二極管向負載側傳送。
基本輸入輸出關系：
電源適配器基本輸入輸出關系

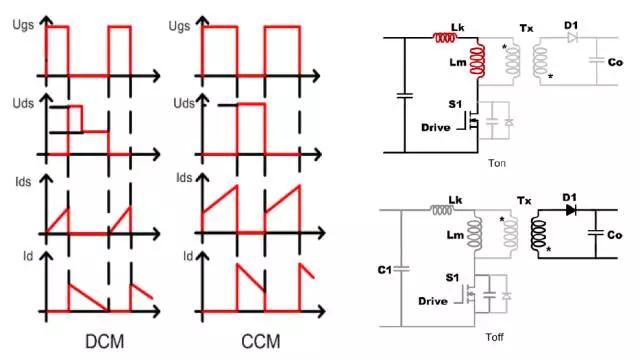

理想情況下開關波形
理想情況下開關波形

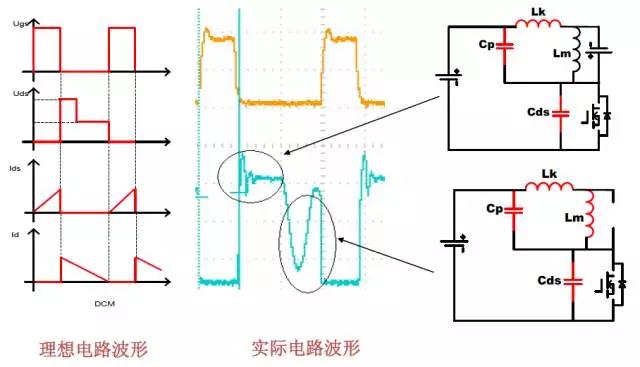

Flyback 變換器關鍵波形分析

Flyback 變換器關鍵波形分析

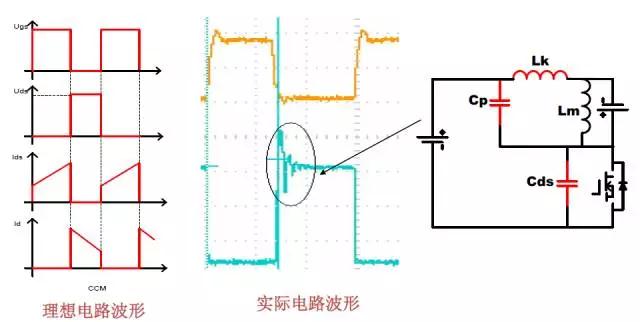

DCM工作模式下MOS DS電壓波形分析
DCM工作模式下MOS DS電壓波形分析

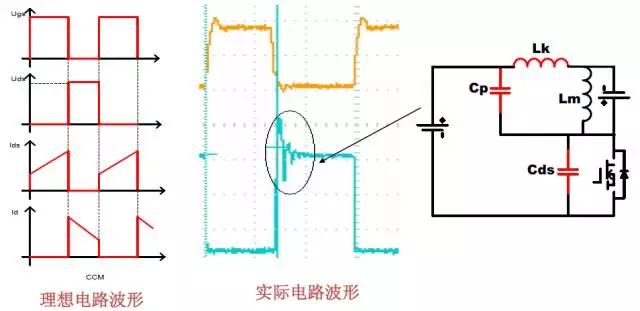

CCM工作模式下MOS DS電壓波形分析
CCM工作模式下MOS DS電壓波形分析
CCM工作模式下MOS DS電壓波形分析
CCM工作模式下MOS DS電壓波形分析

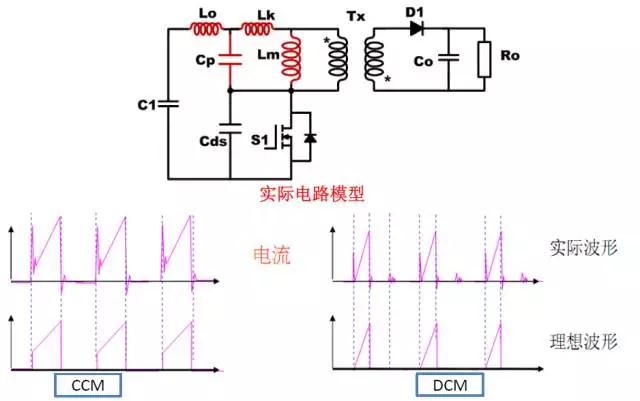

開關管上電流尖峰的波形分析
開關管上電流尖峰的波形分析

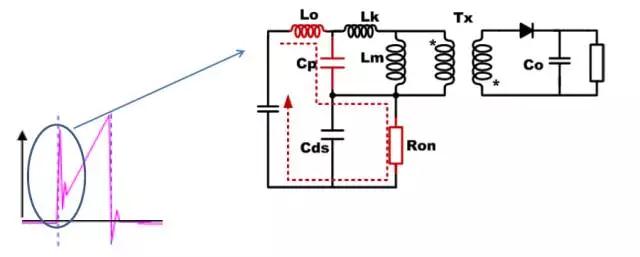

開關管上電流尖峰的波形分析（一）
開關管上電流尖峰的波形分析（一）
電源適配器開關管關斷后，變壓器副邊為輸出電壓Vo鉗位，此時寄生電容Cp兩端的電壓為nVo,方向是上負下正；當開關管導通時，Cp電容放電，此時Cp與線路寄生電感及輸入電壓構成諧振回路，從而形成該尖峰電流（諧振電流）。

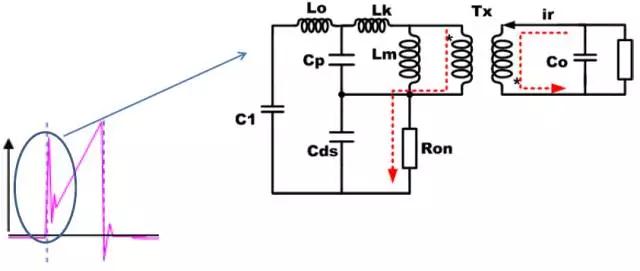

開關管上電流尖峰的波形分析（二）

開關管上電流尖峰的波形分析（二）

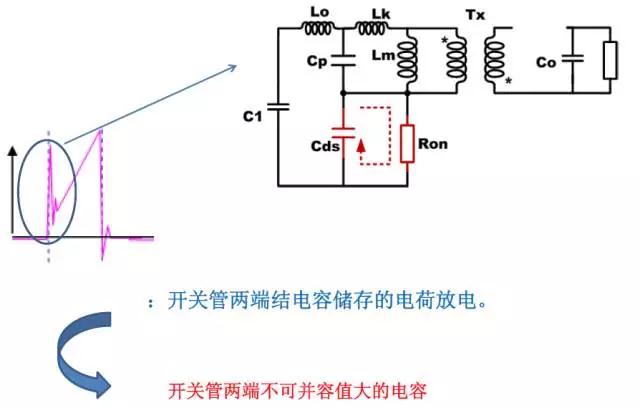

開關管上電流尖峰的波形分析（三）
開關管上電流尖峰的波形分析（三）

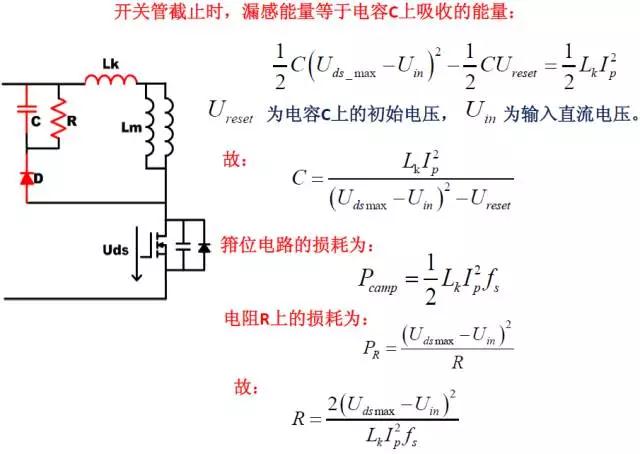

RCD無源吸收電路的設計
RCD無源吸收電路的設計

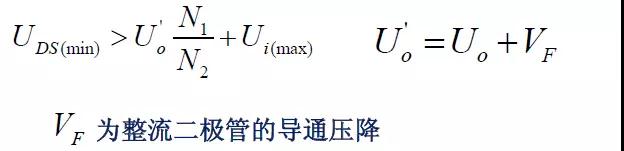

電源適配器開關器件的應力分析
主開關管S1電壓應力：

電源適配器開關器件的應力分析

整流二極管D1電壓應力：

整流二極管D1電壓應力
Flyback噪音回路及布板要求

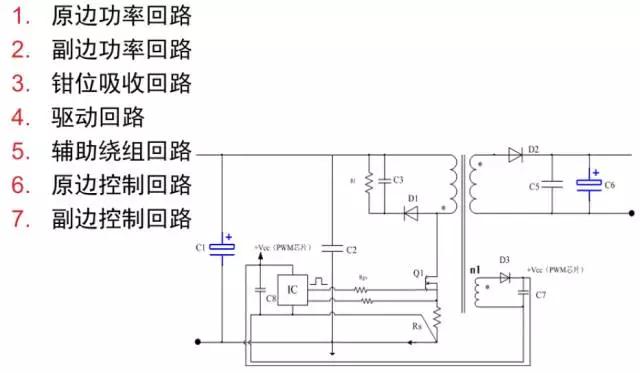

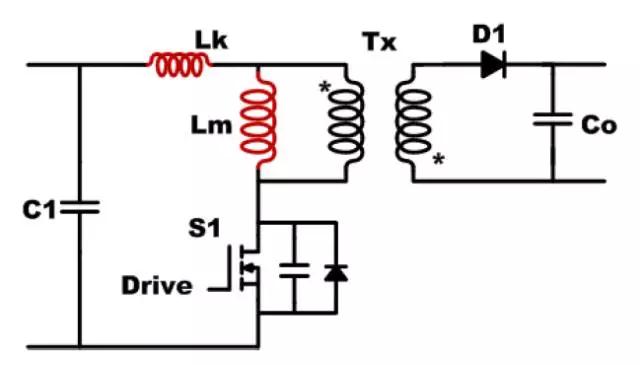

常見的反激式（Flyback）變換器拓撲
常見的反激式（Flyback）變換器拓撲

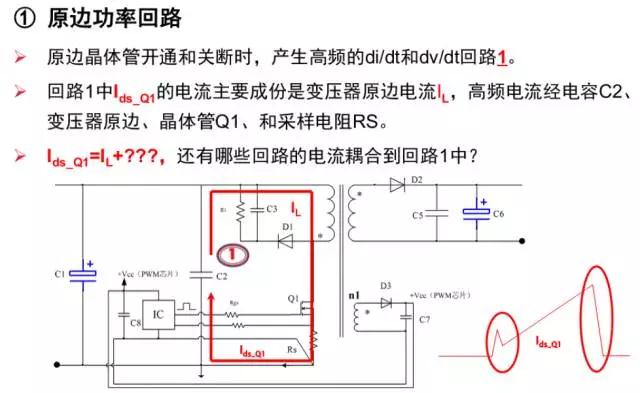

原邊功率回路

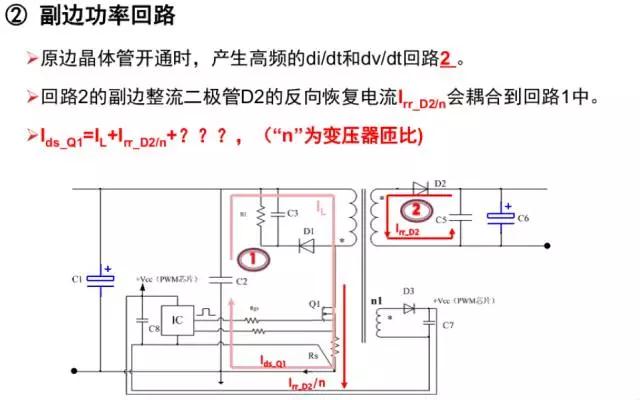

副邊功率回路

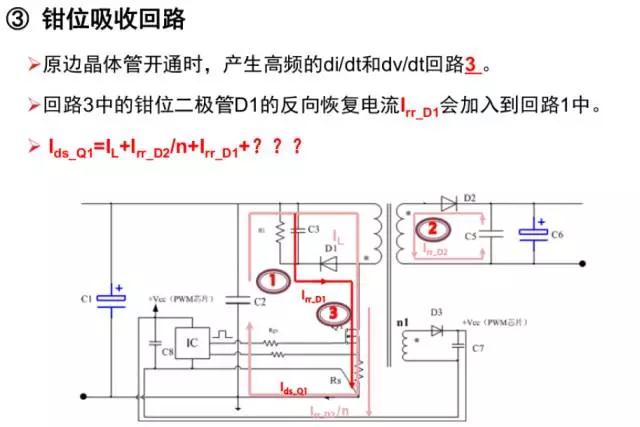

鉗位吸收回路

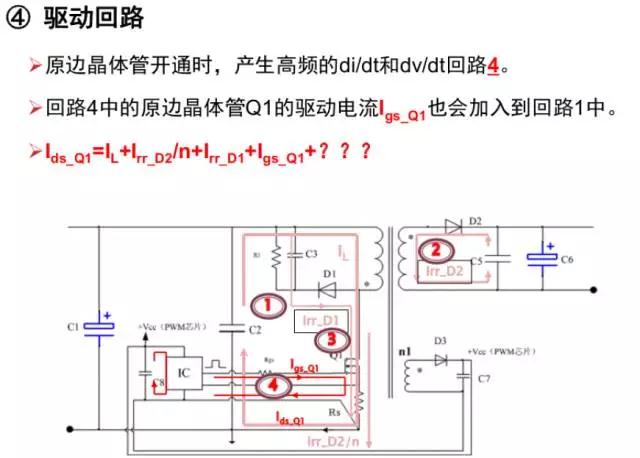

驅動回路

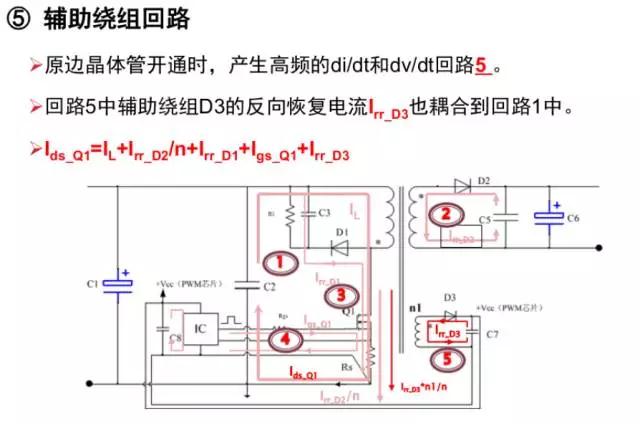

輔助繞組回路

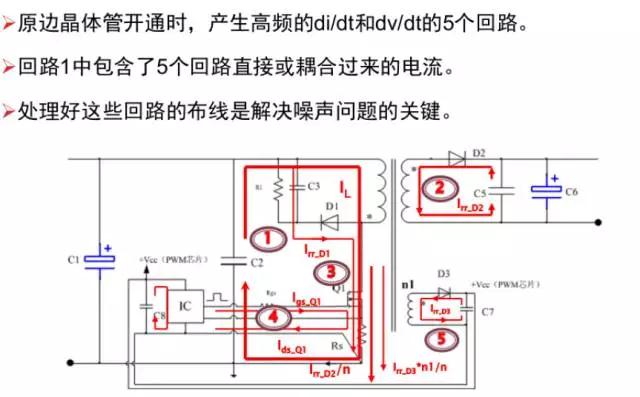

電源適配器反激是變換器中的噪聲

電源適配器反激是變換器中的噪聲

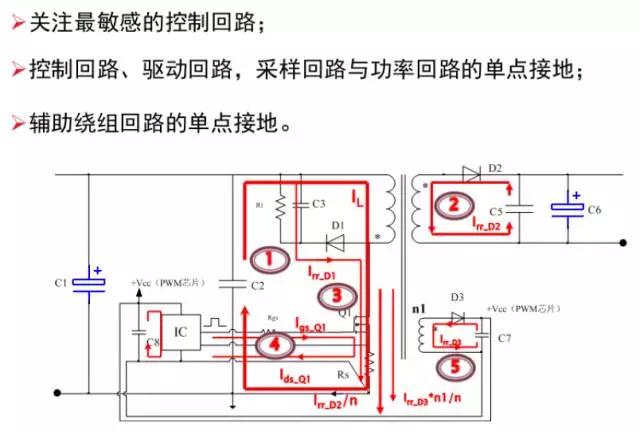

單點接地，避免回路間耦合

單點接地，避免回路間耦合

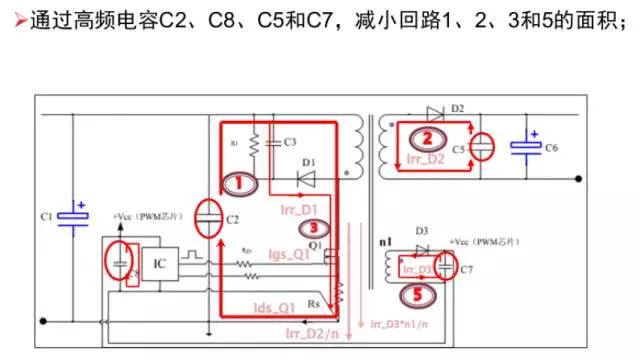

電源適配器利用高頻電容，減少回路面積
電源適配器利用高頻電容，減少回路面積

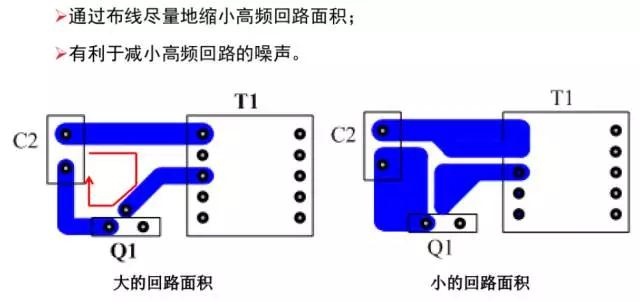

電源適配器通過布線，進一步減少高頻噪聲

電源適配器通過布線，進一步減少高頻噪聲

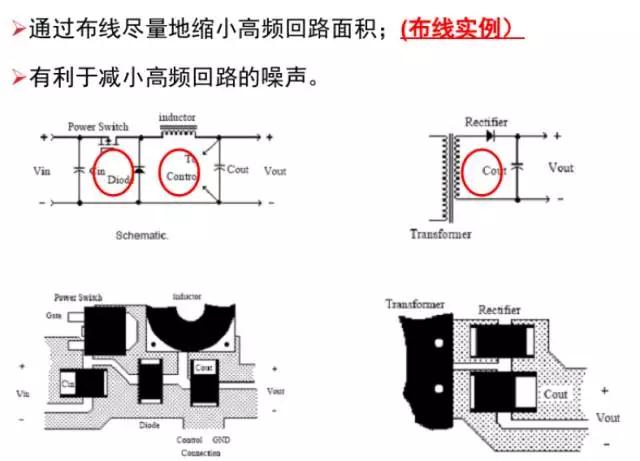

通過 布線盡量地縮小高頻回路面積

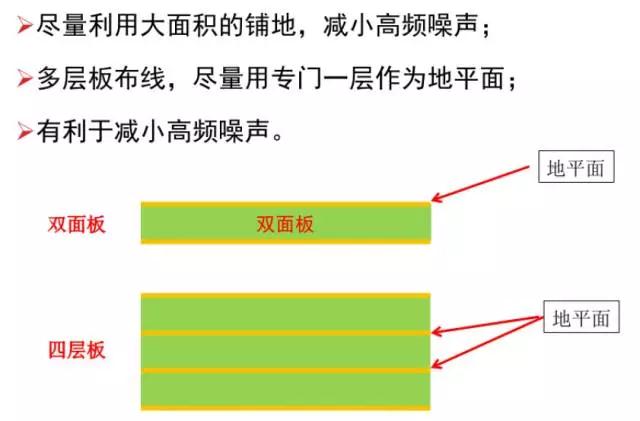

盡量利用面積的鋪地，減小高頻噪聲

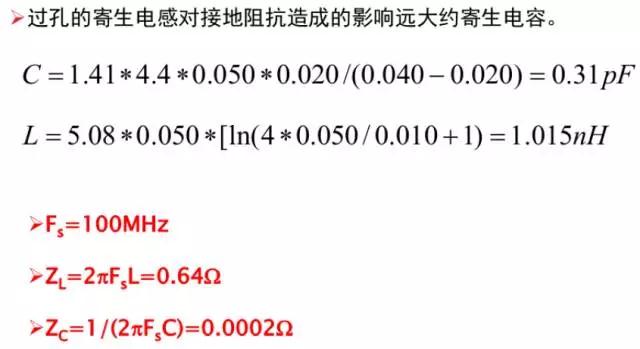

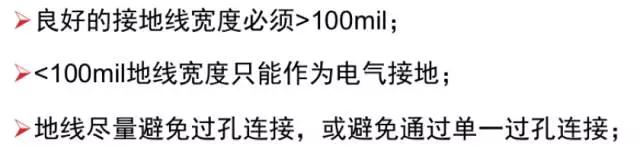

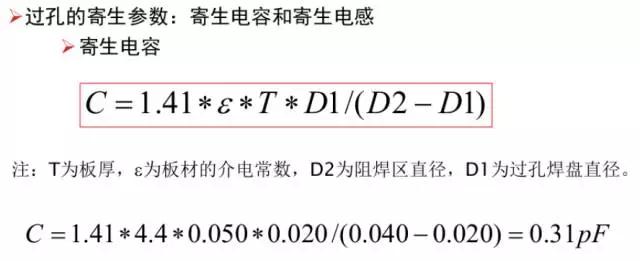

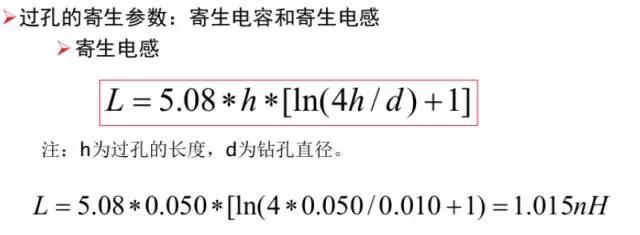

電源適配器通過布線，進一步減少接地阻抗

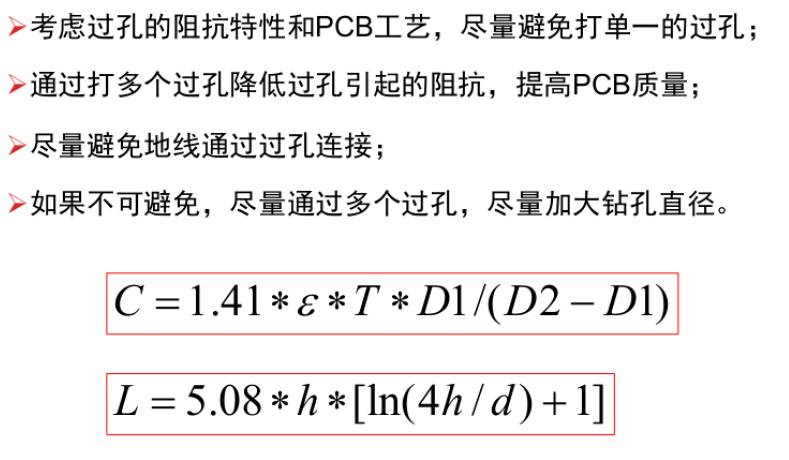

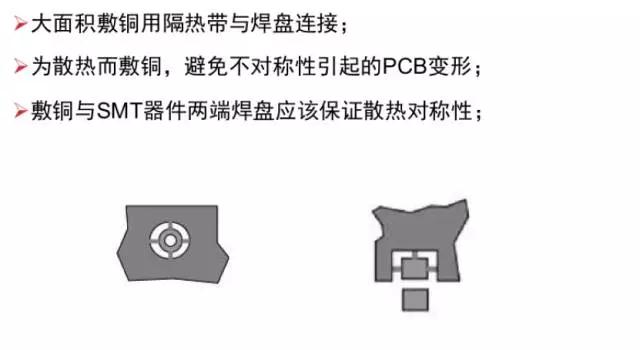

電源適配器通過布線，進一步減少接地阻抗電源適配器通過布線，進一步減少接地阻抗電源適配器通過布線，進一步減少接地阻抗考慮過孔的阻抗特性和PCB工藝，盡量避免打單一的過孔電源適配器大面積敷銅用隔熱帶與焊盤連接
