浪涌沖擊抗擾度測試常見問題對策及整改措施

電磁兼容領域所指的浪涌沖擊一般來源于開關瞬態和雷擊瞬態。

d）各種系統故障，例如對設備組接地系統的短路和電弧故障。

當保護裝置動作時，電壓和電流可能發生迅速變化，并可能耦合到內部電路。

不同的電子、電氣產品標準對浪涌（沖擊）抗擾度試驗的要求是不同的，但這些標準關于浪涌（沖擊）抗擾度試驗大多都直接或間接引用 GB/T17626.5-1999（idt IEC 61000-4-5:199）5：《電磁兼容 試驗和測量技術 浪涌（沖擊）抗擾度試驗》這一國家電磁兼容基礎標準，并按其中的試驗方法進行試驗。下面就簡要介紹一下該標準的內容、試驗方法及相關要求。

該標準不對絕緣物耐高壓的能力進行試驗。該標準不考慮直擊雷。

對電氣和電子設備的供電電源端口、信號和控制端口在受到浪涌（沖擊）干擾時的性能進行評定。

評定設備在遭受到來自電力線和互連線上高能量浪涌（沖擊）騷擾時產品的性能。

對于不同場合使用的產品及產品的不同端口，由于相應的浪涌（沖擊）瞬態波形，各不相同，因此對應的模擬信號發生器的參數也各不相同。

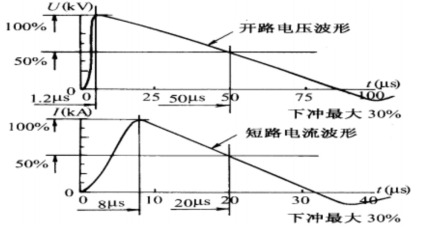

例如：對交流電源端口，通常采用的是 1.2/50μs (8/20μs)組合波信號發生器；對電信端口，通常采用的是 10/700μs 的符合 CCITT 要求的試驗信號發生器。浪涌（沖擊）波形見圖 17 所示。

測試時，應根據不同的端口選擇對應的波形發生器和相應的耦合/去耦單元，同時也應注意不同狀態下的信號源內阻選擇。

試驗等級及其選擇：

表 3：試驗等級

試驗等級應根據安裝情況來選擇。

對較高等級測試時，試驗應滿足該表所列的較低等級。

對具體的產品來說，試驗等級選擇往往已在相應的產品或產品族標準中加以規定。

環境溫度： 15℃~35℃、相對濕度： 10%~75%RH、大氣壓力： 86kPa~106kPa

圖 18、圖 19 是交/直流電源端浪涌（沖擊）差模和共模試驗配置示意圖。

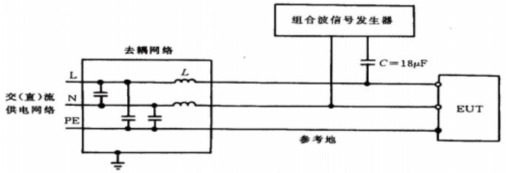

圖 18：用于電源端浪涌（沖擊）試驗配置（差模方式）

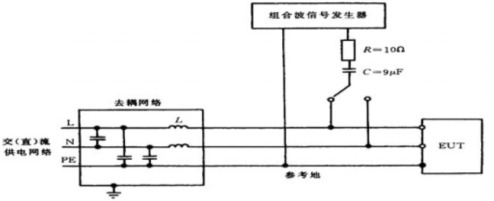

圖 19：用于電源端浪涌（沖擊）試驗配置（共模方式）

試驗實施

不同的產品或產品族標準對試驗的實施可能根據產品的特點有特定的規定。

（2）造成設備的誤動作。
