無線充電器原理及實現方式

2007年6月麻省理工學院以Marin Soljacic為首的研究團隊首次演示了利用電磁感應原理的燈泡無線供電技術，他們可以在一米距離內無線給60瓦的燈泡提供電力，電能傳輸效率高達75%。

研究者由此設想電源適配器可以在這范圍內為電池進行無線充電器，進而推想只需要安裝一個電源適配器，即可為整個屋里的用電器供電。傳輸線圈的工作頻率在兆赫茲范圍，接收線圈在非輻射磁場內部發生諧振，以相同的頻率振蕩，然后有效的通過磁感應進行電能傳輸。

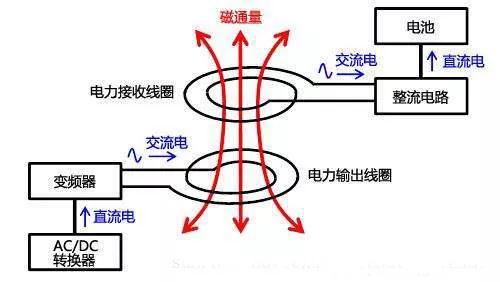

圖：無線充電器原理

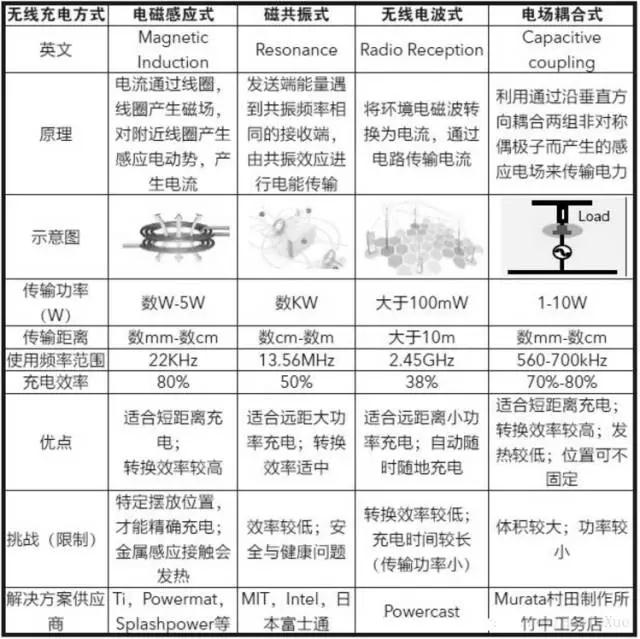

實現無線充電器技術主要通過四種方式：電磁感應式、磁場共振式、無線電波式、電場耦合式：

2.1 電磁感應式

1890年，物理學家兼電氣工程師尼古拉·特斯拉就已經做了無線輸電試驗，實現了交流發電。

邁克爾·法拉第發現電磁感應原理，電流通過線圈會產生磁場，其他未通電的線圈靠近磁場就會產生電流。

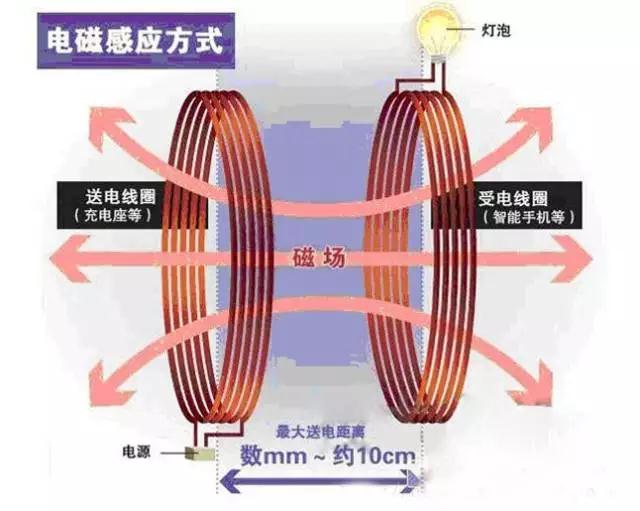

圖：電磁感應式原理

電磁感應式充電器：初級線圈一定頻率的交流電，通過電磁感應在次級線圈鐘產生一定的電流，從而將能量從傳輸端轉移到接收端。目前較為常見的充電墊解決方案就采用了電磁感應，事實上，電磁感應解決方案在技術實現上并無太多神秘感，中國本土的比亞迪公司，早在2005年12月申請的非接觸感應式充電器專利，就使用了電磁感應技術。

電磁感應式是當前較成熟、較普遍的無線充電器技術，原理有些類似于變壓器。

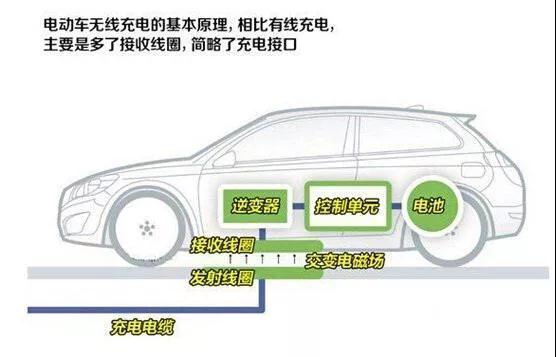

圖：電動汽車無線充電器原理
