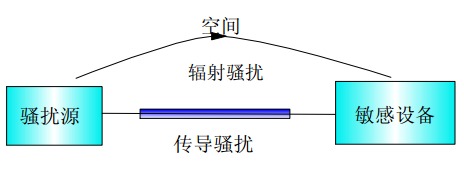

電磁騷擾的耦合機理

電磁騷擾的常用單位

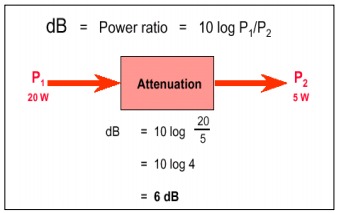

騷擾的單位通用分貝來表示，分貝的原始定義為兩個功率的比：

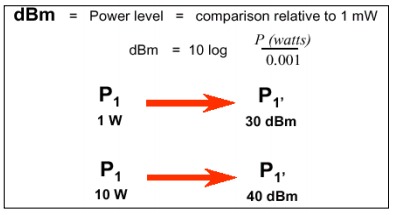

通常用dBm表示功率的單位，dBm即是功率相對于1mW的值：

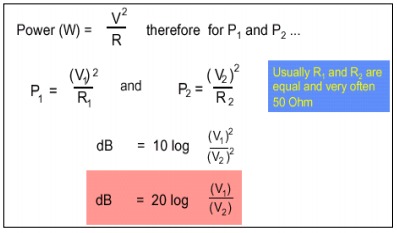

通過以下的推導可知電壓由分貝表示為（注意有一個前提條件為R1=R2)：

通常用dBuV表示電壓的大小，dBuV即是電壓相對于1uV的值。

對于輻射騷擾通常用電磁場的大小來度量，其單位是V/m。通常用的單位是dBuV/m。

傳導干擾

共阻抗耦合
由兩個回路經公共阻抗耦合而產生，干擾量是電流i，或變化的電流di/dt。
容性耦合
在干擾源與干擾對稱之間存在著分布電容而產生，干擾量是變化的電場，即變化的電壓du/dt。
感性耦合
在干擾源與干擾對稱之間存在著互感而產生，干擾量是變化的磁場，即變化的電流di/dt。
