靜電問題整改方法-ESD問題

設備分類

解決ESD問題要對設備進行分類, 以做到不同類型設備不同處理方式：

一一類設備:金屬結構設備,金屬外殼接大地。包括兩中情況:

      一種是通過系統接地線接大地;

      另一種是通過電源適配器內的PE線接大地。

一二類設備:金屬結構設備,外殼不接大地。如MP3播放器等。

一三類設備:塑膠結構設備。

一類設備靜電問題處理

解決此類ESD問題原則: 快速泄放靜電電流;

此類設備的靜電試驗主要是針對設備的外売、 連接器外売、 指示燈、復位按鈕、撥碼開關、電源開關等部位進行,所以在出現靜電問題時應該針對這些地方進行處理。

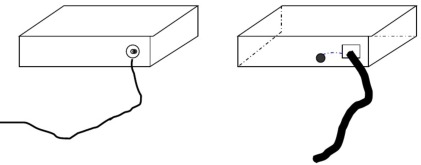

系統接地線接大地              通過電源適配器PE接大

外殼放電問題之電流路徑確定

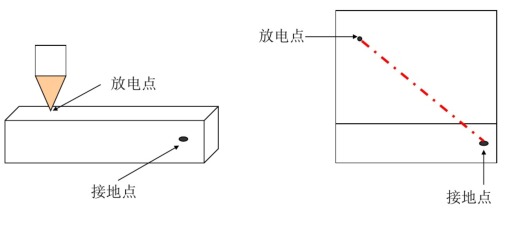

確定靜電泄放路徑, 方法是將設備的外殼平鋪開, 沿放電點到設備接地點畫直線, 一般來說, 這條直線就是靜電電流的泄放途徑;

檢査此條路徑是否“通暢"之一

是否存在結構孔縫, 導致靜電產生的場通過孔縫向設備內部輻射;

解決方法:采用銅箔、鋁箔或導電布將此孔縫“電堵住”進行比較試驗。

檢査此條路徑是否“通暢"之二

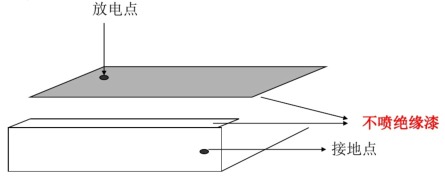

如果放電點和接地點在設備的不同結構件部位 (即兩個點不在一個完整的金屬體上) , 則檢査這兩個金屬件之間的電搭接是否良好,一般來說,需要關注搭接的地方是否大面積接觸,沒有噴絕緣漆 。

泄放途徑附近是否有內部電纜

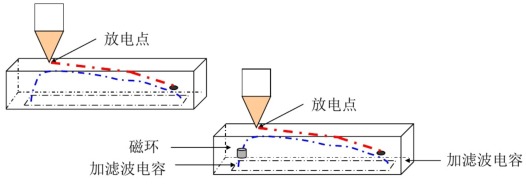

靜電電流泄放途徑附近是否存在設備內走線, 特別是當放電路徑上存在結構縫隙時, 縫隙附近有信號線;

解決方法: l、改變此電纜的走線方式,遠離放電途徑或放電途徑上的孔縫;

2、 在信號線上增加磁環, 切斷靜電感應的共模電流;
